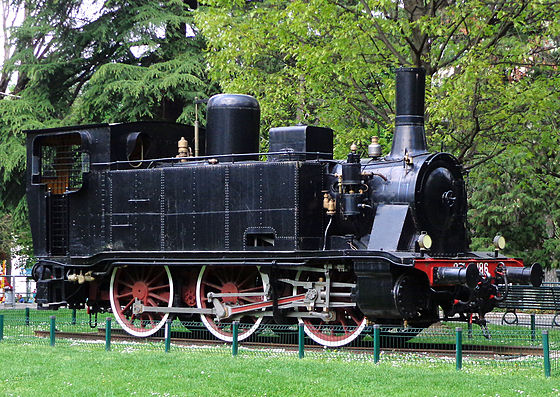

Le locomotive del gruppo 851 sono state un gruppo di locomotive a vapore delle Ferrovie dello Stato (FS).

Furono progettate e fatte costruire dalla Rete Adriatica (RA) quali macchine per il servizio di linea. Nel 1905, insieme alle locomotive dei gruppi poi FS 290, 600 e 870 anch'esse ex RA, vennero inserite tra quelle che le FS reputarono meritevoli di ulteriori commesse nell'attesa del completamento dei progetti dei nuovi gruppi idonei a fronteggiare lo sviluppo del traffico viaggiatori e merci conseguente alla statalizzazione[Nota 1].

L'avvento delle locomotive del gruppo 940 le relegò al ruolo di locomotive da manovra. Con una distribuzione geografica complementare a quella del gruppo 835 queste "interessanti macchine"[2] prestarono servizio fino al termine dell'era della trazione a vapore in Italia negli anni settanta.

Premesse

Alla fine dell'Ottocento il completamento delle linee Sulmona-Isernia e Candela-Potenza e l'aumento delle composizioni dei treni e delle masse delle carrozze viaggiatori determinarono la dirigenza della Rete Adriatica al progetto di un nuovo gruppo di locomotive a vapore destinato a sostenere, collocandosi in testa o in coda ai convogli, lo sforzo di trazione[Nota 2] delle macchine titolari specialmente sulle acclivi linee di valico. Perciò furono studiate locomotive-tender[3]dotate di buone massa aderente, potenza e velocità e di autonomia sufficiente per quei tipi di servizi[4][5][6][7][Nota 3].

Inserite nel nuovo gruppo RA 270 e consegnate nel 1898 in un primo sottogruppo di 18 unità, esse furono destinate alle citate linee Sulmona-Isernia e Candela-Potenza e ai tronchi Terni-Ancona della Roma-Ancona e Pescara-Avezzano della Roma-Pescara[4][5][6][7][8].

I buoni risultati d'esercizio indussero a costruire un secondo sottogruppo in due distinti lotti di 18 e 24 unità, che furono consegnati fra il 1900-01 e nel 1904[4][9][10][11].

Le FS, subentrate nel 1905 alle precedenti società private, dovettero impostare rapidamente i piani di sviluppo e di rinnovo del loro parco[Nota 4]. Mentre l'Ufficio Studi e Collaudi del Servizio Trazione progettava nuovi tipi costruttivi riprendendo anche studi precedenti, si decise di commissionare altre unità dei tipi preesistenti eventualmente con le modifiche suggerite dalla pratica dell'esercizio (gruppi FS 290, 320, 600, 630, 670, 750, 830, 851, 870, 904 e 910; inoltre si vollero saggiare le tecniche costruttive statunitensi ordinando le 20 macchine dei gruppi 666 e 720)[12][13]. Tra essi furono scelte le ex RA 270, che costituirono il gruppo 851 FS[Nota 5][10][14] . La costruzione continuò fino al 1911 per complessive 207 unità, che dal 1917 vennero numerate 851.001-207[4][11][15][16].

Progetto

Il progetto delle RA 270 fu sviluppato dall'Ufficio Studi di Firenze della Rete Adriatica e in alcuni particolari dimostra un rapporto col coevo gruppo 350 bis RA, poi FS 290[4][9]

Come tipico della "scuola fiorentina"[Nota 6][17] fu privilegiata la semplicità di progetto, specialmente del motore e del meccanismo della distribuzione. Tale scelta generò una significativa economicità dell'esercizio, che ebbe tra le sue conseguenze anche un marcato apprezzamento da parte del personale di macchina e di officina[18][19].

Secondo l'ingegner Bruno Bonazzelli le RA 270, poi FS 851, si possono considerare la versione migliorata delle locomotive del gruppo RA 250, poi FS 827[20]. Il parere è condiviso da Giovanni Cornolò[21] e da Gian Guido Turchi[6], che fanno notare la comune destinazione al servizio di rinforzo, in testa o in coda ai treni, sulle rampe più acclivi delle linee transappenniniche[6][21].

Caratteristiche

Per i servizi che si prevedeva dovessero espletare su linee di montagna con pendenze fino al 28 per mille e numerosi tronchi armati con rotaie della massa di 27 kg per metro[22] fu scelto un rodiggio (UIC) C con ruote di 1 510 mm di diametro, interasse fra le sale estreme di 4 000 mm, massa tutta aderente e un modesto carico per sala(14,3 e 14,4 t nel primo sottogruppo e 14,6 e 14,7 t nel secondo sottogruppo)[6][8][11][23].

Nelle macchine del secondo sottogruppo la considerazione della possibilità di frequenti soste per il rifornimento spinse a ridurre le scorte d'acqua da 5 700 l a 5 000 l e quelle di carbone da 1,4 a 1,2 t (l'aumento della massa complessiva fu dovuto all'irrobustimento del telaio)[8][11][15][16].

Il generatore di vapore era del tipo normale in uso all'epoca della progettazione. Il forno aveva una graticola[Nota 7] con una superficie di 1,53 m². Il corpo cilindrico della caldaia era lungo (compresa la camera a fumo) 4,41 m e conteneva 213 tubi bollitori lunghi 3,2 m tra la piastra del forno e quella della camera a fumo[24].

La caldaia, che conteneva 2,9 m³ d'acqua, aveva una superficie di riscaldamento[Nota 8] di 94,16 m², di cui 87,8 m² dei tubi bollitori e 6,36 m² della parte del forno sopra la graticola ("cielo del forno"). Generava vapore saturo con una produzione di 4 700 kg all'ora[24].

Il motore era a semplice espansione[Nota 9], con due cilindri esterni gemelli, aventi alesaggio di 430 mm e corsa dello stantuffo di 580 mm, meccanismo Walschaerts e distributori a cassetto[24][Nota 10].

Come le locomotive poi FS 290 tutte le 851 erano dotate di uno scappamento variabile, però del tipo "a pera"[24][Nota 11].

La potenza normale era di 294 kW a 30 km/h (ciò spiega il successivo impiego nella manovre: nella trazione a vapore la potenza, e quindi il carico trainabile, è massima nell'intervallo centrale delle velocità sviluppabili)[8][10][11].

Il primo sottogruppo fu dotato del freno a vuoto. Successivamente, in ottemperanza agli obblighi legislativi, dapprima le macchine di nuova costruzione e poi le altre furono dotate del freno ad aria compressa automatico e moderabile del tipo Westinghouse[Nota 12], con installazione del compressore (monostadio) sul lato destro[4][25][Nota 13][6].

Tutte le macchine erano predisposte per erogare il vapore per il riscaldamento delle carrozze viaggiatori[24][Nota 14].

Le macchine della prima fornitura avevano una cabina aperta sul lato posteriore, poi chiusa con una parete dotata di tre ampi finestrini di cui quello centrale era apribile per aumentare la ventilazione in cabina[6][25][26].

Gli schemi di verniciatura adottati furono quelli utilizzati normalmente prima della RA e poi delle FS[27]. Ad alcune fu applicato lo schema, in grigio, utilizzato provvisoriamente per le riprese fotografiche a fini di documentazione dell'attività delle industrie costruttrici[28].
